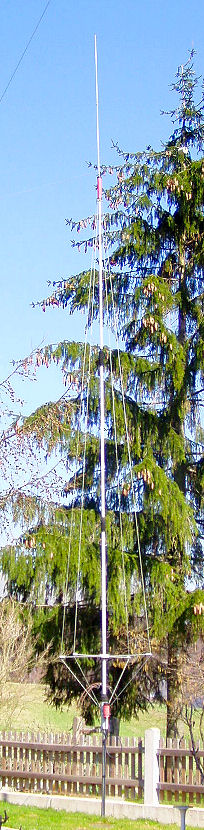

REUSENANTENNE DX-2000S

DX-2000S

     Laenge 8,5 m
<---------------
|
|
|<- fuer 80m
|
|
|<---------------
|
|
|
|
|
|
|
|
|
|
|
|<- fuer 40m
|
|
|
|
|
|
|
|
|
|        0,0m
<---------------
Die vier Seiten-Strahler und der untere Mittel- strahler  decken   den Bereich aktuell von 1,8 (6) bis 30 Mhz ab. Der 10m-Strahler wurde gegen einen verkürzten 160m-Strahler getauscht

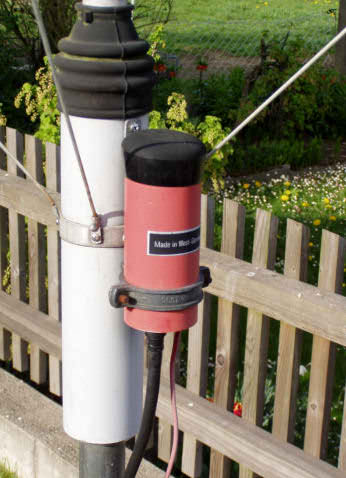

Anpassung 1
- hier der Original-Aufbau ! -

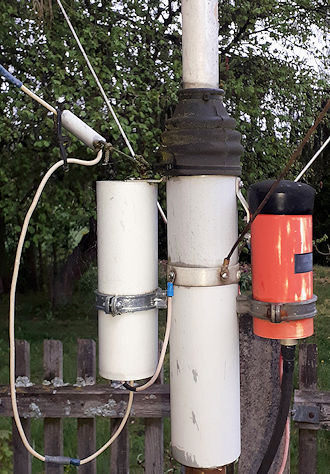

Anpassung 2
- hier der Umbau auf das 160m-Band ! -

Der AFU-Bereich der Reusenantenne DX-2000S :

  80m =  3,500  -   3,800 MHz   40m =  7,000  -   7,100 MHz
  30m = 10,100  -  10,150 MHz   20m = 14,000 -  14,350 MHz
  17m = 18,068  -  18,168 MHz    15m = 21,000 -  21,450 MHz
   12m = 24,890 - 24,990 MHz   *160m   =  1,800 - 2,000 MHz
 *(10m = 28,000 - 29,700 MHz )

Mit einen Antennen-Tuner laesst sich die Antenne
von  1,8 - 4 Mhz  und von  6 - 30 MHz  anpassen.
Das  SWR  in diesem Bereich soll nicht schlechter
als 1 : 2 sein ?!
Das Gewicht der Antenne betraegt ca. 7 Kg.

* Der  10m-Seitenstrahler  wurde gegen einen verkürzten Seitenstrahler
für das 160m-Band ersetzt. Das 10m-Band ist weiterhin zu gebrauchen !

© DL3NDS
