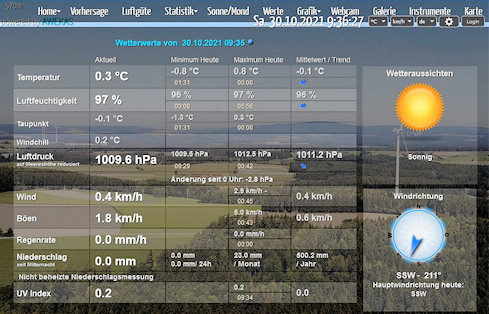

AWEKAS-WUN
- zur aktuellen Seite ins Bild klicken ! -



DAVIS-Vantage PRO2 6163 & WLL 6100
Meßdaten -Wunsiedel



DAVIS AirLink 7210
Feinstaub - Wunsiedel

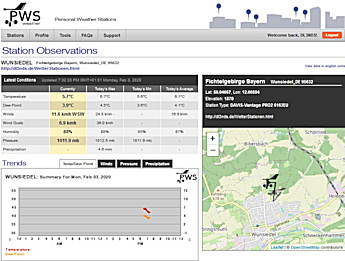

pwsweather.com
Wunsiedel / Fichtelgebirge

PWS
- bitte ins Bild klicken -

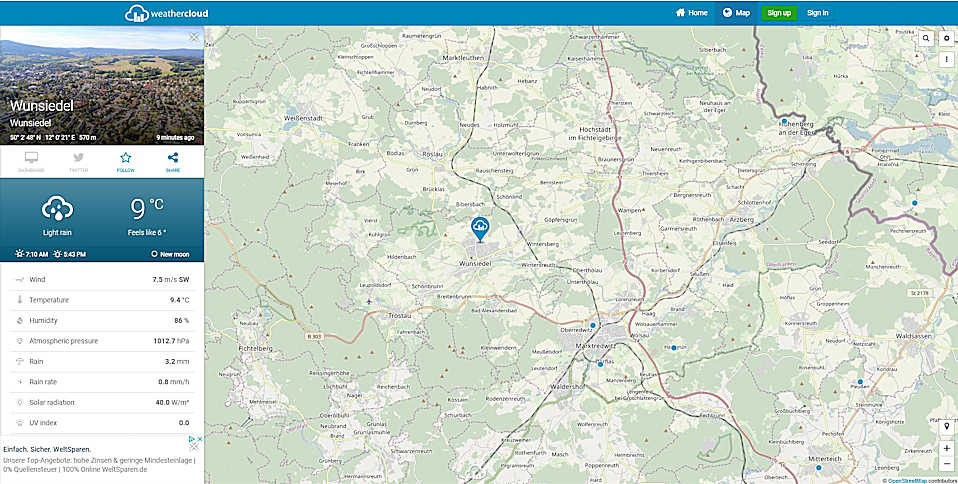

WeatherCloud
- für weitere Infos bitte ins Bild klicken ! - <> - für weitere Infos bitte auf diese Zeile klicken ! -

Wetternetzwerk Deutschland

WX

WX

- Das aktuelle Wetter-WebCam-Bild in Wunsiedel -

Wetterbild
Der aktuelle Himmel ueber dem Schwarzenbachgrund
-mit Blick Richtung Osten.


Technische Ausruestung fuer Wetter & APRS

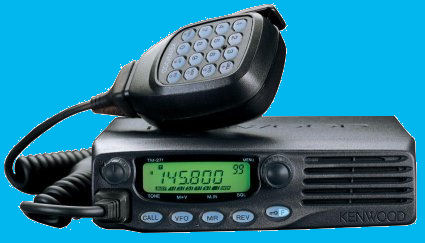

Kenwood TM-271E TM-271E
2m - VHF FM-TRX
 mit 1200/9600Bd-Anschluß

AWEKAS-Box (PC)
AWEKAS
zu den Wetterdaten

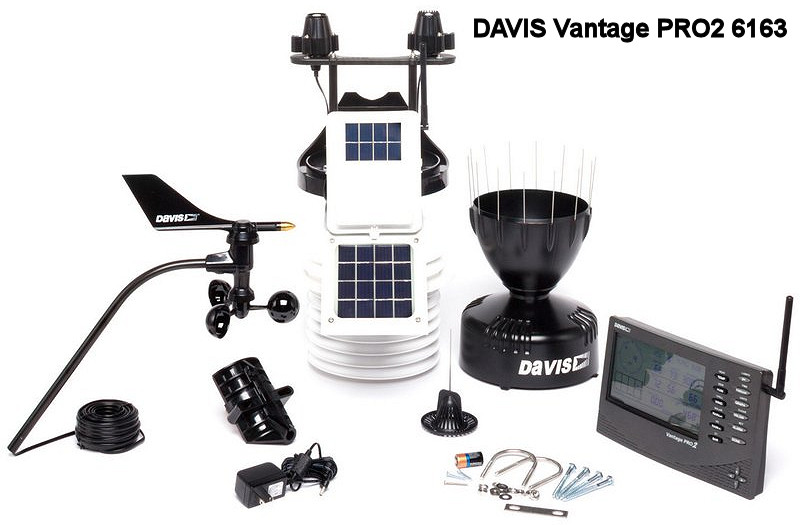

DAVIS Vantage PRO2 DAVIS
& DataLogger 6510SER
AWEKAS-Bridge & Meteostick
AWEKAS
zu den Wetterdaten
DAVIS 6100EU
WeatherLinkLive

DAVIS 7210EU
AirLink
für Luftqualität

- fuer weitere Infos bitte in die einzelnen Bilder klicken ! -


Technische Daten APRS-DIGI mit Wetterstation:


Standort:
Wunsiedel, JO60AB
Koordinaten:
Breitengrad 50°02'48" N - Laengengrad 12°00'21" O
Kanal : APRS
Eingabe : 144.800 MHz
"
Ausgabe: 144.800 MHz
RX/TX:
Kenwood TM-271E (low 0,1 Watt / high 1,5 Watt)
Modem:
APRS-Standalone Network I-Gate von DG3FAT
APRS-Infos DL3NDS: Infos:  1. APRS.FI AD 2. DB0ANF-DigiUsage AD 3. DB0ANF-DigiUsers AD  4. APRS Direct AD
APRS-Infos DL3NDS-13 Infos:  1. APRS.FI AD  2. DB0ANF-DigiUsage AD  3. APRS Direct AD
DL3NDS-13 > WX:
Als Wetterstation ist eine DAVIS Vantage PRO 2 mit DataLogger 6540 in der Konsole für APRS im Einsatz.
1. DB0ANF-Diagramme WX 2. APRS.FI-Diagramme WX 3. FINDU-Darstellung WX 4. APRS Direct WX
Sendeleistung - TX : 0,1 Watt

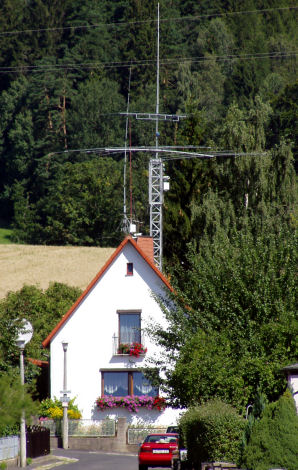

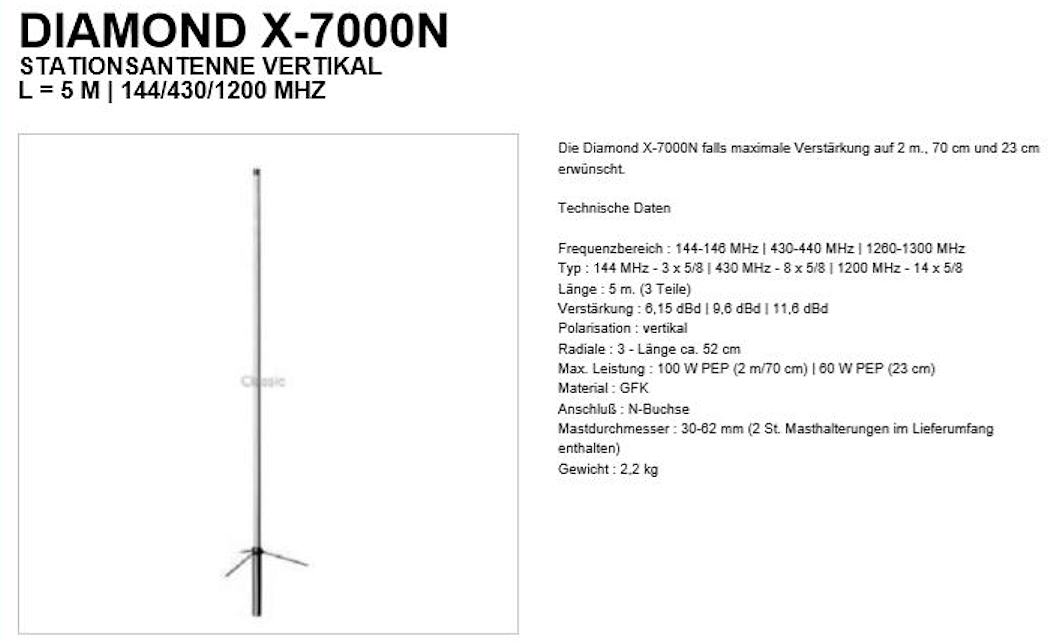

Antenne : DIAMOND X-7000 X-7000 (Gain VHF = 6,15 dBD) -  ca. 570 m ueber NN (8m ueber Grund)
Strahlungsleistung: (ERP) TX: 0,1 Watt (6,15dB - 2dB - 1dB [Kabel + Stecker])  Power 0,2 Watt ERP
onAir
Die Daten werden ins Internet weitergeleitet.
Verantworlicher: DL3NDS, Hans-Juergen Gebhardt <> Postfach 334 <> D-95622 Wunsiedel
eMail eMail:eMail


APRS-Betrieb

APRS Google-Map
Map

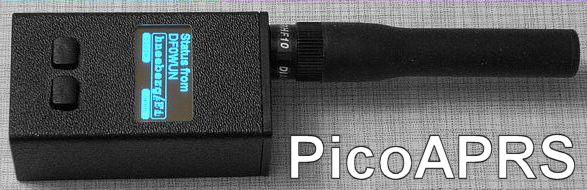

PicoAPRS

APRS-Technik <> 144,800 MHz

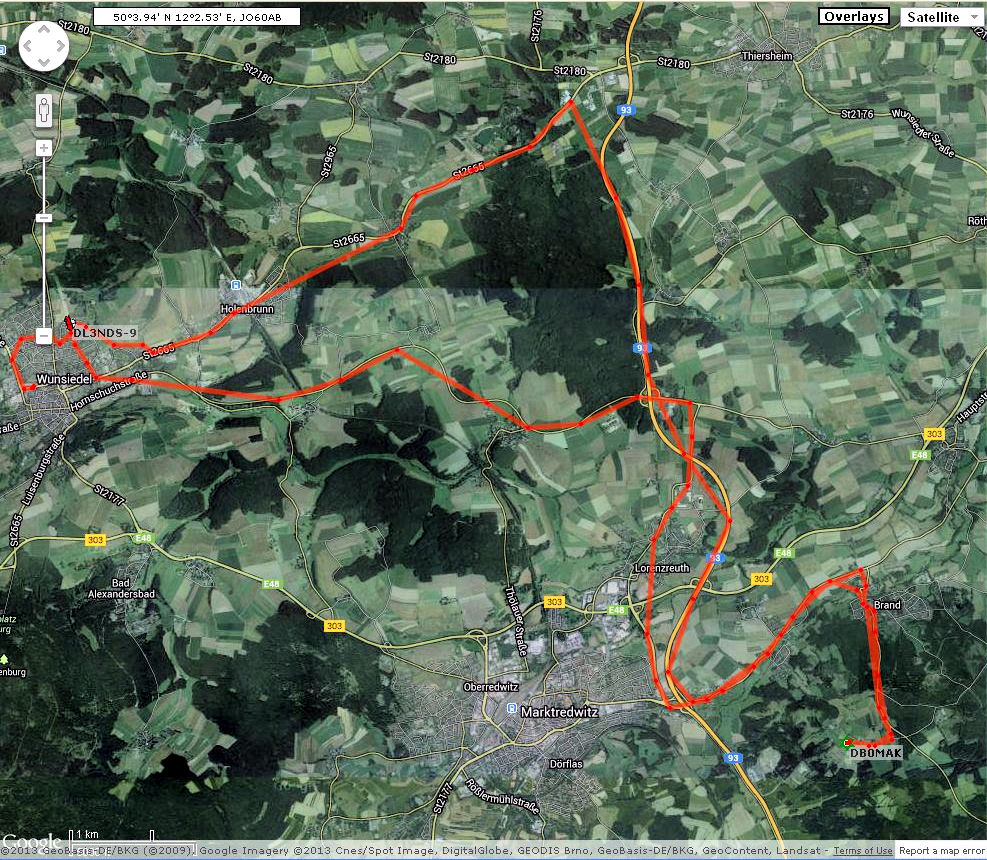

DL3NDS                 DL3NDS-9
DL3NDS-7                DL3NDS-14
DL3NDS-15       (WX) DL3NDS-13

LoRa-Technik <> 433,775 MHz
DL3NDS-10            DL3NDS-8
DL3NDS-5                 DL3NDS-6


ICOM IC-E2820D
- QRV in APRS & DPRS gleichzeitig ! -

D-Star Transceiver mit GPS-Antenne.
Am seriellen Anschluss wird das
GPS-Signal abgenommen und dem
OpenTracker-2/3 zugefuehrt. An der
DIN-Buchse wird die NF zugeführt.

IC-E2820D

APRS: RX/TX auf der 144,800 MHz
DPRS: ueber D-Star

OPEN-TRACKER 2

Mit dem IC-E2820D verbinden und
in APRS "ohne GPS-Maus" qrv !
Open Tracker 2
Wird eine serielle GPS-Maus angeschlossen
kann fast jeder TRX verwendet werden !
z.B.: NAVILOCK NL-303P oder NL603P
5 Volt kommen aus dem Tracker !
OPEN-TRACKER 3

Mit dem IC-E2820D verbinden und
in APRS "ohne GPS-Maus" qrv !
Open Tracker 3

Es koennen eine NAVILOCK NL-303P oder
NL-603P verwendet werden. Der MD6-
Stecker muß gegen einen Sub-D 9pol. er-
setzt werden. 5 Volt aus dem Tracker !

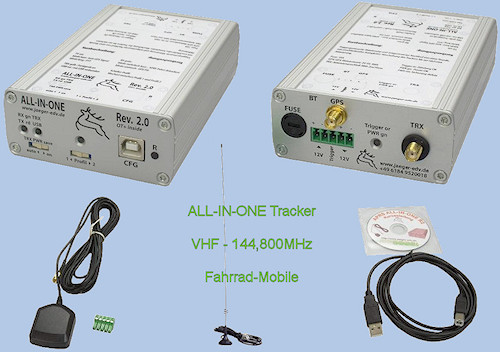

AllInOne

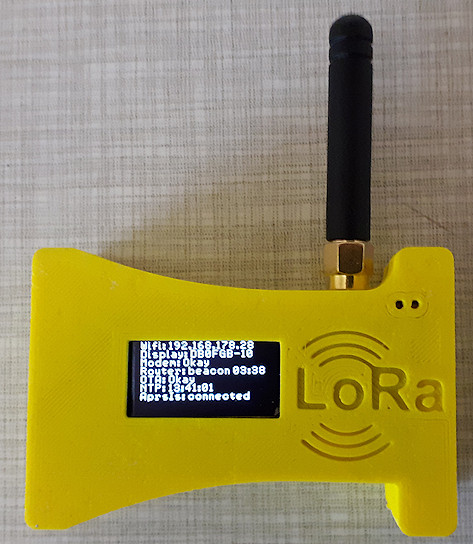

LoRa-IGate LoRa-IGate & LoRa-Tracker

3xTracker

Die Technik arbeitet im 70cm-AFU-Band auf 433,775 MHz
mit bis zu 20dBm (100mW) UB: 3,7V (Akku) oder USB: 5V

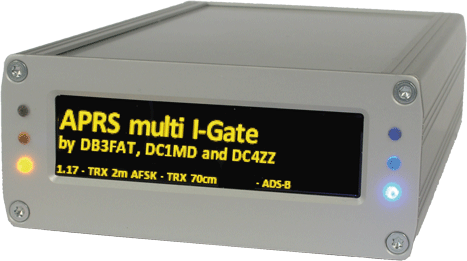

APRS-IGate-Modem
mit LoRa RX/TX Modul

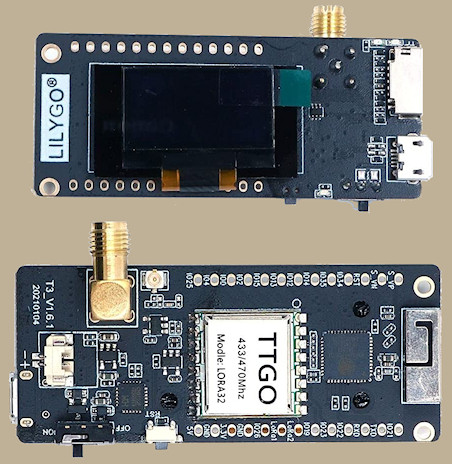

LoRa - IGate

Die Frequenzen sind RX 433,775 MHz
und TX 433,900 MHz mit 60 mW

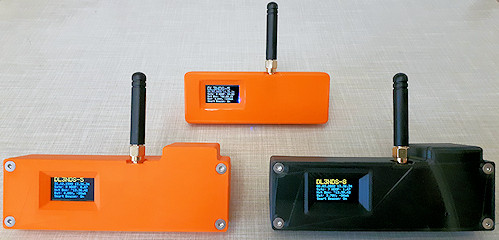

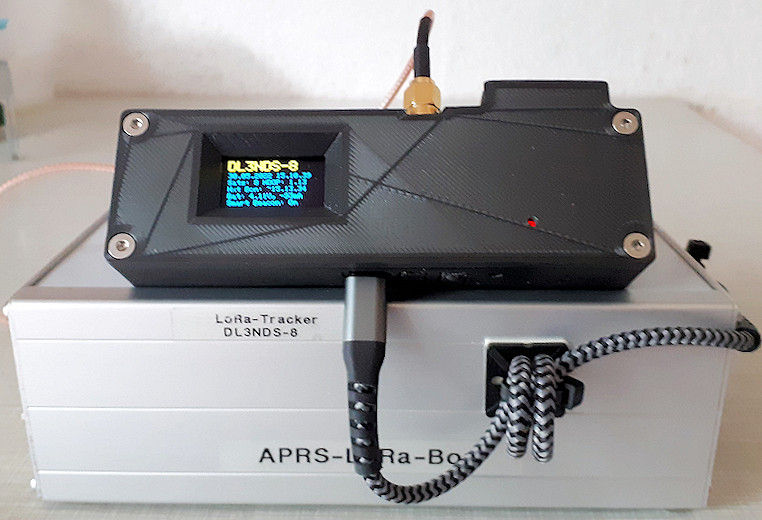

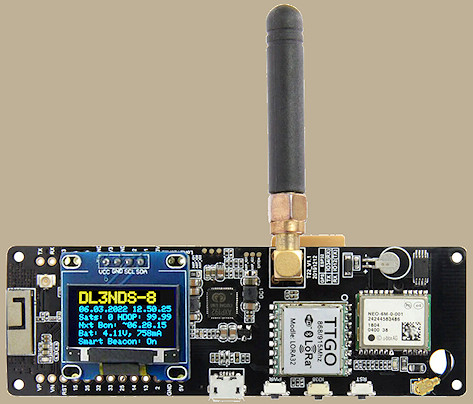

LoRa-Tracker

LoRa-IGate-Digipeater

IGate
RX/TX-Modul auf 433,775 MHz - mit bis 20dBmW (100mW)
Ub: 3,7V / 5V

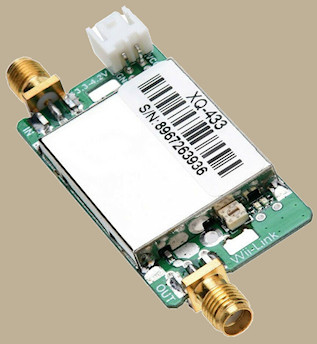

433MHz RX-TX-PA
LoRa-RX-TX-Verstärker Ub: 5V
RX: 11dB, TXin: 1-25dbm TXv: 5-11dB

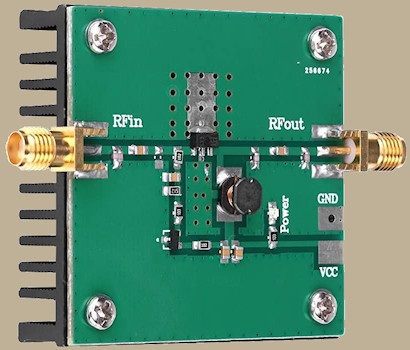

433Mhz-PA
LoRa-Sendeverstärker Ub: 6 Volt
TXin: 40mW (16dBmW) = TXout: 2W (33dBmW)

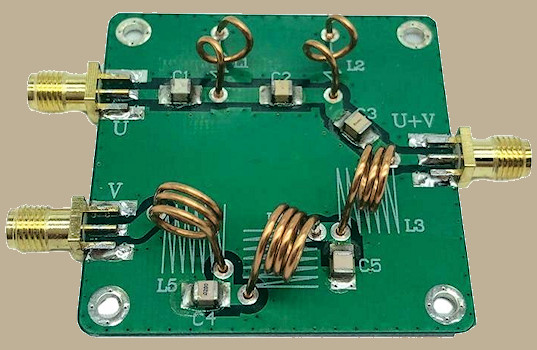

Weiche
VHF/UHF-Weiche: DC-185 MHz <> 350-560 MHz
Anschluß: VHF: <0,2 dB <> UHF: <0,3 dB <> Entkopplung: >45dB
APRS-LoRa-Box

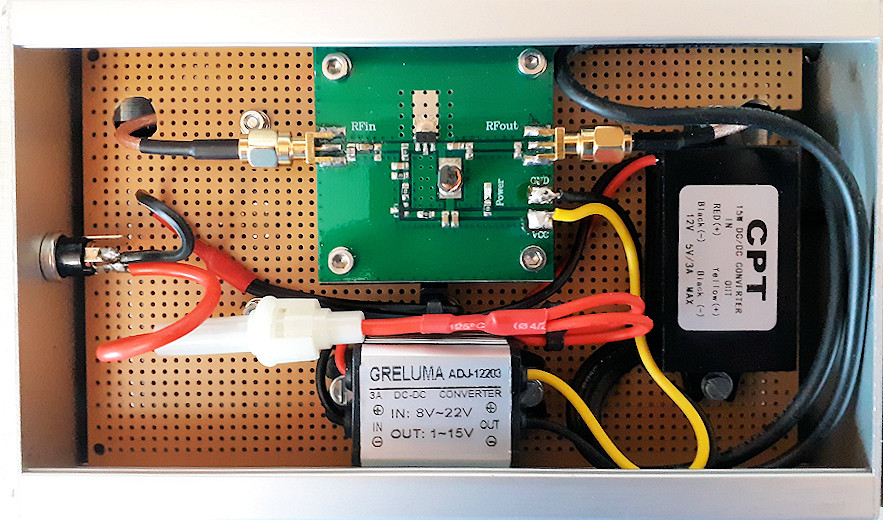

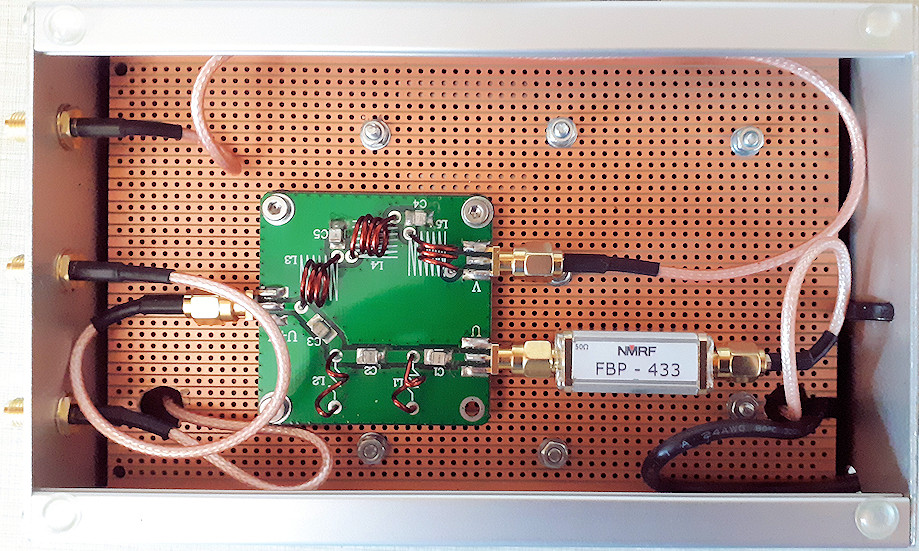

Innenansichten
Box
Box

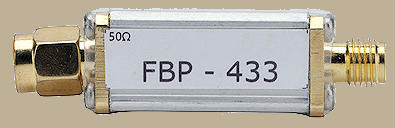

Bandpassfilter
 Modell: FBP-433

433 MHz-Filter
Impedanz: 50 Ohm
Mittenfrequenz: 433 MHz
Einfügungsdämpfung: 2,39 db
bei 433 MHz
3 dB Bandwidth: 390 ~ 470 MHz
30 dB Bandbreite: 350 ~ 560 MHz
50 dB Stoppband: DC ~ 250 MHz
und 1100 ~ 2500 MHz

maximale Trägerleistung: 10 W
(40 dBm)
Bandpassfilter

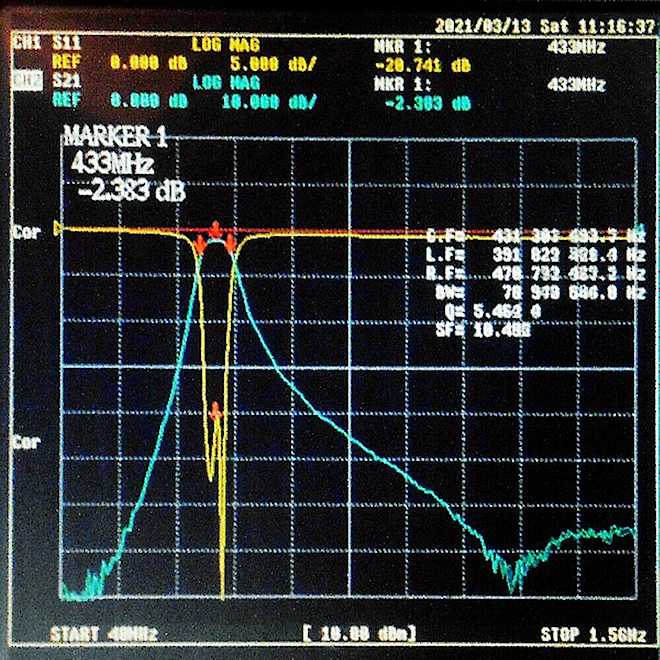

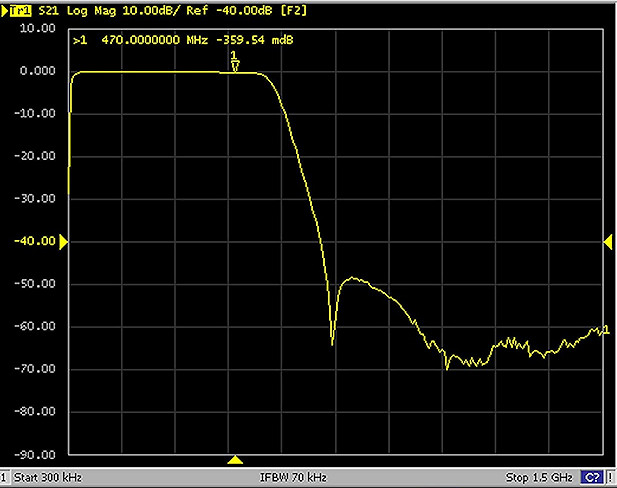

FBP-433 Messkurve


433 MHz-Diagramm

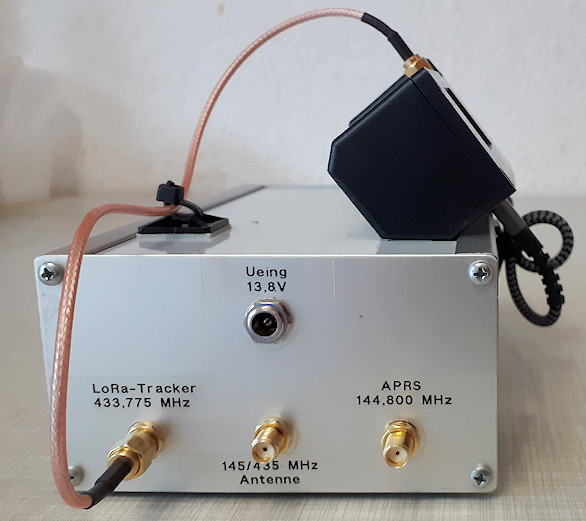

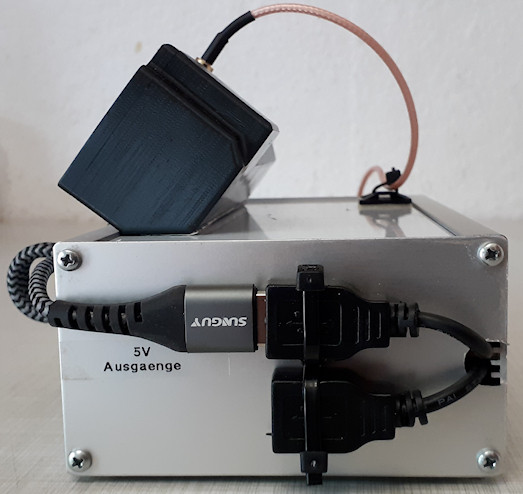

Seitenanicht der APRS-LoRa-Box
Außenansichten
Box
Box Box

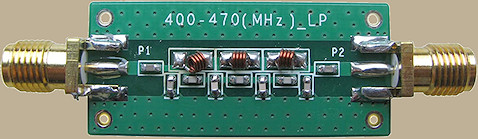

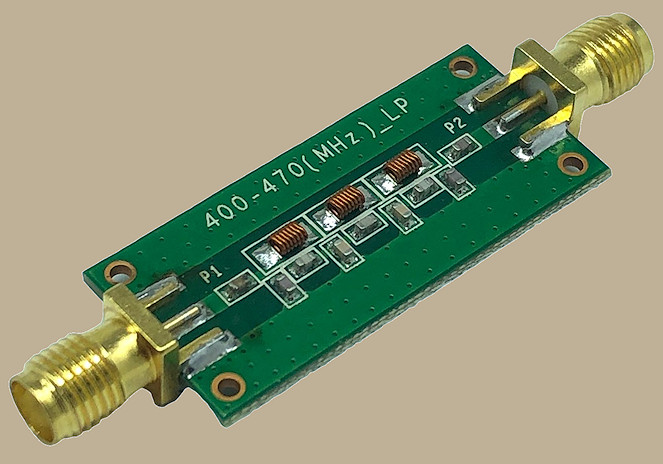

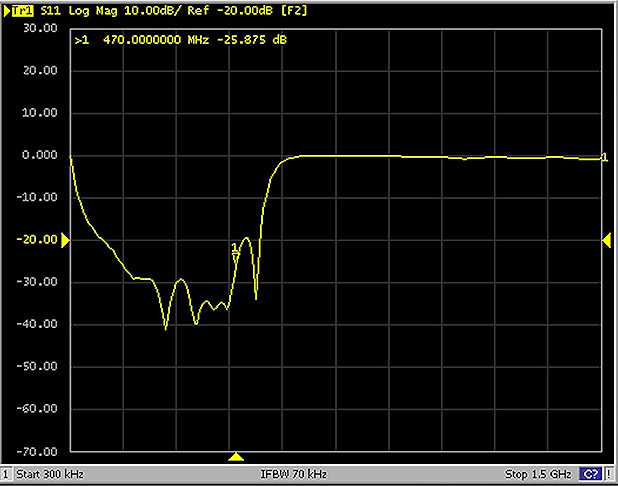

Tiefpassfilter
433MHz

TP-433MHz

Einfügungsdämpfung: <0,5 dB
bei 433 MHz
Dämpfung: 50 dB ab 470 MHz
TP-433MHz TP-433MHz
TP-433MHz
